Blocchetto universale

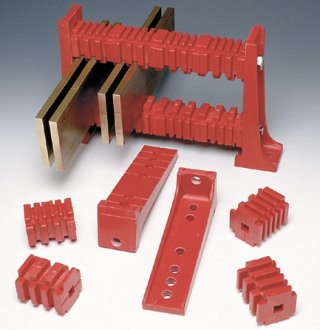

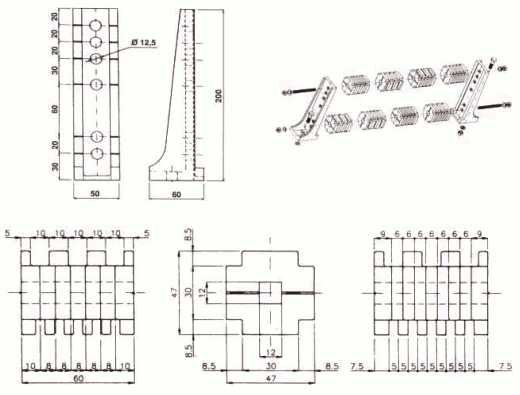

Blocchetto universale modulare componibile a pettine costruito in policarbonato rinforzato con fibra di vetro per alte temperature (120°C), colore rosso RAL3002, esente da alogeni e autoestinguente, il blocchetto universale componibile "ISOCROSS" (SA-BPU-9145) consente di supportare, ruotandolo opportunamente ed utilizzando la faccia desiderata, sbarre di spessore 5 mm, 6 mm, 8 mm e 10 mm.

Le spalle di fissaggio (SA-BPU-9178) sono costruite in massa poliestere rinforzata con fibra di vetro (130°C) e consentono di supportare sbarre di altezza 30 mm, 50 mm, 60 mm, 80 mm, 100 mm e 120 mm.

	C	B - mm	H - mm	kN (+/- 10%)
SA-BPU-9145	5	5	20	8
	4	6	20	10
	3	8	25	12
	3	10	25	14

SA-BPU-9178 Spalla di fissaggio

Legenda

C = numero cave per fase
B = base appoggio sbarre nelle cave (mm)
H = altezza minima sbarre (mm)
kN = resistenza agli sforzi elettrodinamici istantanei di attrazione / repulsione fra coppie di sbarre di fasi diverse in KiloNewton (1 Kg = 9,8 N).
